橡膠單面齒同步帶

AT5橡膠單面齒同步帶

AT5橡膠單面齒同步帶

AT5橡膠單面齒同步帶具有5mm的梯形齒距.它們被用在中型驅動器。AT5橡膠單面齒同步帶的設計比T5橡膠單面齒同步帶負載能力要大30%。AT的齒形較大，盡量減少了帶齒的變形，有更大的區域分布帶載。AT5橡膠單面齒同步帶內加入堅韌的紗線，進一步提高了帶的負載能力。所以AT5橡膠單面齒同步帶是一個種具有高負荷力的傳動同步帶。

生產材料: 玻璃纖維、氯丁橡膠、尼龍高彈力布

加工設備: 蒸缸模具

供貨周期: 1~3天

應用領域: 紡織、機床、煙草、通訊電纜、輕工、化工、冶金、儀表儀器、食品、礦山、石油、汽車等

AT5橡膠單面齒同步帶規格型號介紹
AT5橡膠單面齒同步帶基本額定功率表

AT5橡膠單面齒同步帶設計參數：

齒形為公制梯形齒，又名特殊方型齒，屬于輕型傳動設計。

標準設計參考值：節距:5mm；齒高：1.2mm；帶厚：2.7mm；角度：50度

AT5橡膠單面齒同步帶一般規格

(一)AT5橡膠單面齒同步帶原料：玻璃纖維增強聚酯材料、氯丁橡膠、尼龍高彈力布

(二)AT5橡膠單面齒同步帶載荷能力：60n/mm(343lbf/in)

(三)AT5橡膠單面齒同步帶抗斷強度：>=80n/mm(457lbf/in)

(四)AT5橡膠單面齒同步帶工作溫度范圍：-40度—120度

AT5橡膠單面齒同步帶齒形間距：

6毫米，8毫米，10毫米，12毫米，16毫米，20毫米，25毫米，32毫米，50毫米

AT5橡膠單面齒同步帶寬度可根據客戶要求來制定

AT5橡膠單面齒同步帶特點：

AT5橡膠單面齒同步帶專應用于持久和高能源效益的電力傳輸和線性傳輸運作。它們主要用于無休止的和開放式動作，各種尺寸，結構和帶齒設計處理具有范圍廣泛載荷。 AT5橡膠單面齒同步帶聚氨酯是非常耐磨，抗疲勞，并在同一時間非常靈活。產品質量，通過眾多細節可見。公差緊而準確，完美的齒嚙合的實現。

AT5橡膠單面齒同步帶識別：

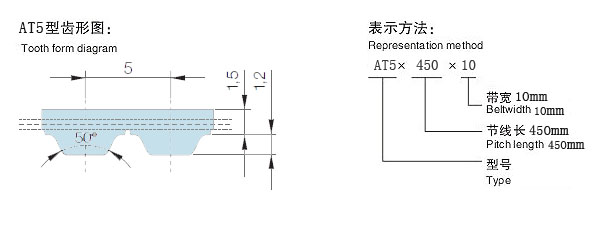

三個部分：指示帶的長度，間距和寬度帶回來的部分號碼。如下圖所示。此AT5橡膠單面齒同步帶型號，節線長為450mm，帶寬為10mm。

AT5同步帶齒形圖

規格	節線長(毫米)	齒數	規格	節線長(毫米)	齒數
AT5×280	280,0011,02	56	AT5×610	610,0024,.02	122
AT5×455	45,0017,91	91	AT5×630	630,0024,80	126
AT5×255	255,0010,40	51	AT5×660	660,0025,98	132
AT5×300	300,0011,81	60	AT5×710	710,0027,.95	142
AT5×340	340,0013,39	68	AT5×750	750,0029,53	150
AT5×375	357,0014,76	75	AT5×480	480,0018,90	96
AT5×390	390,0015,.35	78	AT5×3700	3700,00145,67	740
AT5×410	410,0016,14	82	AT5×3000	3000,00118,11	600
AT5×420	420,0016,54	84	AT5×2200	2200,0086,.61	440
AT5×225	22,5008,.86	45	AT5×1125	1125,0044,29	225
AT5×545	545,0021,46	109	AT5×1050	1050,0041,34	210
AT5×780	780,0030,71	156	AT5×975	975,0038,39	195
AT5×500	500,0019,69	100	AT5×825	825,0032,48	165
AT5×600	600,0023,62	120	AT5×4000	40000,0157,48	800
