致力于同步帶、同步帶輪產品

HTD圓弧齒同步帶輪

  • 首頁
  • HTD圓弧齒同步帶輪
圓弧齒HTD8M同步帶輪

圓弧齒HTD8M同步帶輪

HTD8M同步帶輪既為國產化設備的HTD8M同步帶配套，又能代替進口HTD8M同步帶輪使用。如果您定制HTD8M同步帶輪，請提供帶輪圖紙（圖中可不必繪制帶輪的齒形尺寸），我們也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪制帶輪圖紙；也可為您提供測繪帶輪等服務。
生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等
加工設備: 數控車床、滾齒機等
供貨周期: 3~10天
應用領域: 機床、包裝、紡織、印刷、標記、煙草、雕刻、電腦打印等
標準同步帶寬度 K W L48齒以下 L48齒以上
20=20MM 22 27 42 47
25=25MM 28 33 48 53
30=30MM 33 38 53 58
40=40MM 44 49 64 69

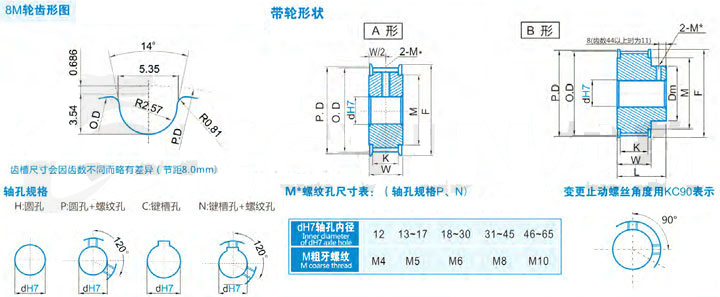

規格 形狀 節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 輪轂直徑Dm 內孔dH7
A形 B形
H P C|N H P C|N
8M*18 A|B 45.84 44.47 51 36 32 12~28 12~26 12~26 12~28 12~22 12~20
8M*19 48.38 47.01 55 39 35 12~32 12~28 12~28 12~31 12~25 12~20
8M*20 50.93 49.56 57 41 36 12~32 12~30 12~30 12~32 12~26 12~22
8M*21 53.47 52.10 60 46 40 12~37 12~32 12~32 12~36 12~30 12~24
8M*22 56.02 54.65 60 46 41 12~37 12~34 12~34 12~37 12~30 12~25
8M*24 61.12 59.75 67 50 46 12~42 12~40 12~40 12~42 12~34 12~28
8M*25 63.66 62.29 70 55 48 12~48 12~40 12~40 12~44 12~36 12~28
8M*26 66.21 64.84 74 53 51 14~50 14~45 14~45 14~47 14~39 14~31
8M*28 71.30 69.93 78 58 55 14~52 14~48 14~48 14~51 14~43 14~35
8M*30 76.39 75.02 86 66 60 14~59 14~50 14~50 14~56 14~46 14~38
8M*32 81.49 80.12 87 68 63 14~59 14~55 14~50 14~59 14~49 14~45
8M*34 86.58 85.21 94 74 70 16~67 16~60 16~50 16~66 16~56 16~48
8M*36 91.67 90.30 99 78 75 16~72 16~65 16~50 16~71 16~61 16~50
8M*38 96.77 95.40 105 84 80 16~76 16~65 16~50 16~76 16~65 16~50
8M*40 101.86 100.49 112 90 85 20~80 20~65 20~50 20~80 20~65 20~50
8M*44 112.05 110.68 119 100 90 20~80 20~65 20~50 20~80 20~65 20~50
8M*48 122.23 120.86 131 111 100 20~80 20~65 20~50 20~80 20~65 20~50
8M*50 127.32 125.95 135 115 100 20~80 20~65 20~50 20~80 20~65 20~50
8M*60 152.79 151.42 160 140 100 20~80 20~65 20~50 20~80 20~65 20~50
8M*72 183.35 181.98 190 161 100 20~80 20~65 20~50 20~80 20~65 20~50
注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。
8M(20mm 寬)基本準額定功率P0 KW
主動輪 主動輪齒數
轉速 22 24 26 28 30 32 34 36 38 40 44 48 56 64 72 80
10 0.02 0.02 0.02 0.03 0.04 0.04 0.07 0.08 0.08 0.09 0.1 0.1 0.12 0.14 0.16 0.18
20 0.04 0.04 0.05 0.06 0.07 0.08 0.14 0.14 0.16 0.17 0.19 0.19 0.22 0.26 0.3 0.33
40 0.07 0.09 0.1 0.12 0.14 0.16 0.25 0.27 0.29 0.31 0.34 0.37 0.42 0.48 0.54 0.6
60 0.12 0.13 0.15 0.17 0.21 0.25 0.36 0.38 0.41 0.44 0.48 0.51 0.59 0.68 0.76 0.85
100 0.19 0.22 0.25 0.28 0.34 0.41 0.54 0.58 0.63 0.68 0.74 0.79 0.92 1.04 1.18 1.31
200 0.37 0.41 0.47 0.55 0.66 0.78 0.96 1.04 1.12 1.21 1.31 1.42 1.63 1.86 2.08 2.31
300 0.53 0.59 0.67 0.79 0.94 1.13 1.33 1.44 1.56 1.67 1.82 1.96 2.28 2.57 2.87 3.18
400 0.69 0.76 0.87 1.01 1.2 1.45 1.66 1.81 1.95 2.1 2.28 2.47 2.86 3.22 3.59 3.96
500 0.83 0.92 1.04 1.2 1.43 1.73 1.96 2.15 2.33 2.5 2.72 2.94 3.39 3.82 4.24 4.67
600 0.98 1.07 1.2 1.38 1.64 1.99 2.25 2.47 2.68 2.87 3.13 3.37 3.9 4.37 4.85 5.32
700 1.14 1.25 1.35 1.54 1.83 2.22 2.51 2.77 3.01 3.23 3.51 3.79 4.37 4.89 5.41 5.92
800 1.31 1.42 1.54 1.69 1.99 2.41 2.75 3.05 3.32 3.56 3.86 4.18 4.82 5.38 5.92 6.46
900 1.42 1.54 1.68 1.81 2.1 2.54 2.92 3.24 3.54 3.78 4.11 4.44 5.12 5.7 6.27 6.81
1000 1.63 1.78 1.92 2.07 2.26 2.73 3.21 3.57 3.9 4.18 4.54 4.89 5.63 6.25 6.85 7.42
1160 1.89 2.06 2.23 2.4 2.57 2.95 3.54 3.95 4.33 4.63 5.03 5.42 6.22 6.87 7.48 8.04
1200 1.95 2.13 2.31 2.48 2.66 3.02 3.61 4.04 4.43 4.74 5.14 5.54 6.36 7.01 7.62 8.18
1400 2.28 2.48 2.69 2.89 3.1 3.23 3.97 4.46 4.92 5.26 5.69 6.12 7 7.66 8.25 8.76
1600 2.6 2.83 3.07 3.3 3.54 3.77 4.28 4.83 5.36 5.72 6.18 6.65 7.56 8.2 8.72 9.06
1750 2.84 3.1 3.36 3.61 3.86 4.11 4.48 5.09 5.65 6.05 6.53 7 7.92 8.51 8.89 9.71
2000 3.25 3.54 3.83 4.11 4.4 4.68 4.97 5.43 6.11 6.53 7.02 7.5 8.39 8.97 9.94 10.85
2400 3.88 4.23 4.57 4.91 5.25 5.59 5.92 6.25 6.68 7.15 7.62 8.17 9.37 10.5 11.53 12.48
2800 4.51 4.91 5.3 5.7 6.09 6.47 6.85 7.23 7.59 7.96 8.68 9.37 10.68 11.86 12.91 13.82
3200 — — 6.03 6.47 6.9 7.33 7.75 8.17 8.58 8.97 9.75 10.5 11.86 13.05 14.05 14.81
3500 — — — — 7.5 7.96 8.41 8.86 9.28 9.71 10.52 11.29 12.67 13.82 — —
4000 — — — — — 8.97 9.47 9.94 10.41 10.85 11.7 12.48 13.82 — — —
4500 — — — — — — 10.46 10.96 11.44 11.91 12.76 13.51 — — — —
5000 — — — — — — — 11.91 12.39 12.85 — — — — — —
5500 — — — — — — — — 13.23 13.67 — — — — — —
